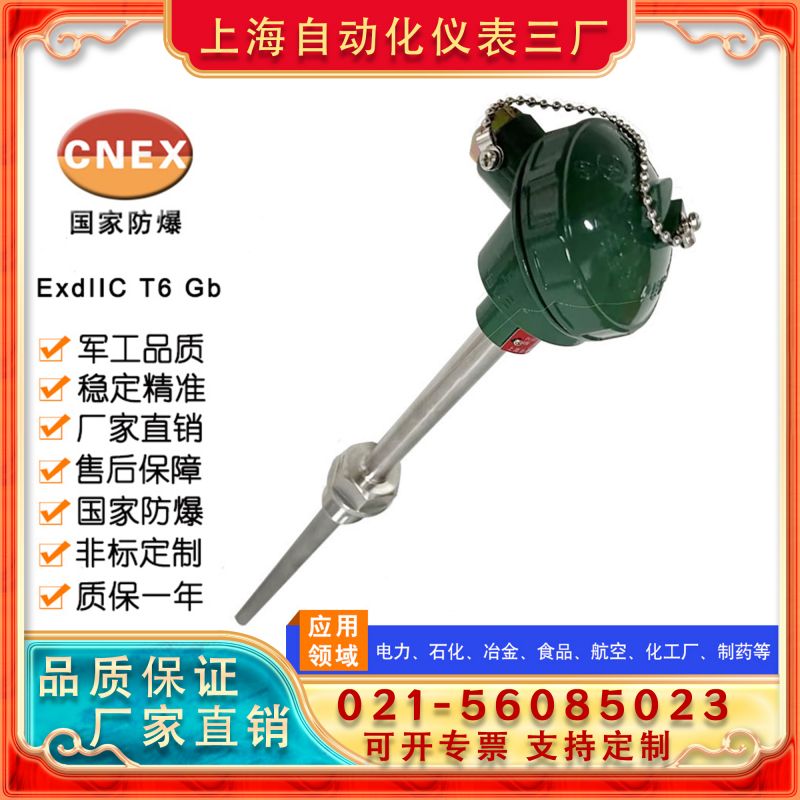

WZP-230装配式铂电阻 上海自仪三厂
品牌: 上海自动化仪表三厂
价格: 面议
商城价:
0.00
库存数量:
100
产品详情

WZP系列装配式铂电阻(采用引进铂电阻元件)上海自动化仪表三厂

产品简介:

   工业用铂电阻作为温度测量变送器,通常用来和显示、记录、调节仪表配套,直接测量各种生产过程中从-200-500℃范围内的液体、蒸汽和气体介质以及固体等表面温度。

  上海自动化仪表三厂生产的装配式采用引进铂电阻元件作测温元件。因此,它具有良好的电输出性能,可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。

结构原理:

  装配式铂电阻由感温元件,不锈钢外保护管、接线盒以及各种用途的固定装置组成,有双支和单支元件两种规格,双支铂电阻可同时输出二组相同电阻信号供使用。

  铂电阻是一种温度传感器,它利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的,不锈钢保护管不但具有抗腐蚀性能,而且具有足够的机械强度,保证铂电阻能够安全的使用在各种各样的场合。装配式铂电阻接线盒分为防水式和防溅式两种类型供选择。安装方式有固定螺纹、活动法兰、固定法兰和带固定螺栓锥形保护管装置等形式。

主要技术指标:

热电阻感温元件在0℃时的电阻值(R0)

分度号pt100:A级R0=100±0.06Ω

             B级R0=100±0.12Ω

热电阻类型,测温范围以及允差

类型

型号

分度号

测量范围℃

允许偏差△t(℃)

铂热电阻


WZP

pt10或pt100

-200-850

A:±(0.15+0.002 ltl)

B:±(0.30+0.005 ltl)

铜热电阻

WZC

CU50或CU100

-50-150

±(0.30+0.006 ltl)

*注:式中 ltl 为感温元件实测温度的绝对值


热响应时间:

  在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间。

公称压力:

  一般是指在常温下,保护管所承受静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方式、置入深度以及被测介质的流速、种类有关。

热电阻绝缘电阻:

常温绝缘电阻的试验电压可取直流10-100v任意值,环境温度应在15-35℃范围内,相对湿度应不大于80%。常温绝缘值应不小于100MΩ。

热电阻允许通过电流:

通过铂电阻的测量电流**不超过5mA.


热电阻类型:



                         固定螺纹式



                          活动法兰式



                          插座式铂电阻



                      铂电阻内芯
