产品详情

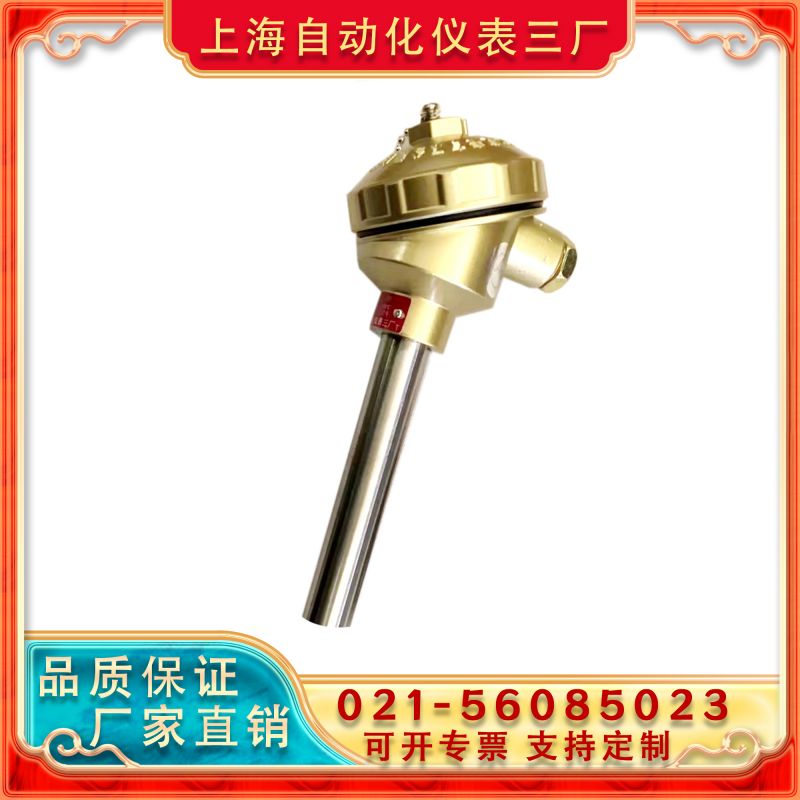

WRN-130热电偶 上海仪表三厂
品牌: 上海自仪三厂
价格: 电议
材质: 304/316/2520
测量范围: 0-1300℃
精度等级: I级
商城价:
0.00
库存数量:
1000
产品详情

  WRN-130耐高温热电偶(上海自动化仪表三厂

产品简介


WR系列装配式热电偶:





*概述
工业用装配式热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围


热电偶类别
代号
分度号
测量范围
基本误差限
镍铬-康铜
WRK
E
0-800℃
±0.75%t
镍铬-镍硅
WRN
K
0-1300℃
±0.75%t
铂铑 13 -铂
WRB
R
0-1600℃
±0.25%t
铂铑 10 -铂
WRP
S
0-1600℃
±0.25%t
铂铑 30 -铂铑 6
WRR
B
0-1800℃
±0.25%t

注:t为感温元件实测温度值(℃)

热电偶时间常数



热惰性级别
时间常数(秒)
热惰性级别
时间常数(秒)

90-180

10-30

30-90

<10

热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃)

试验温度(℃)

绝缘电阻值(Ω)

≥60060072000
≥ 80080025000
≥100010005000





如需订购请联系上海自动化仪表三厂销售部网址:www.shhyb3c.com联系电话:13918632758
