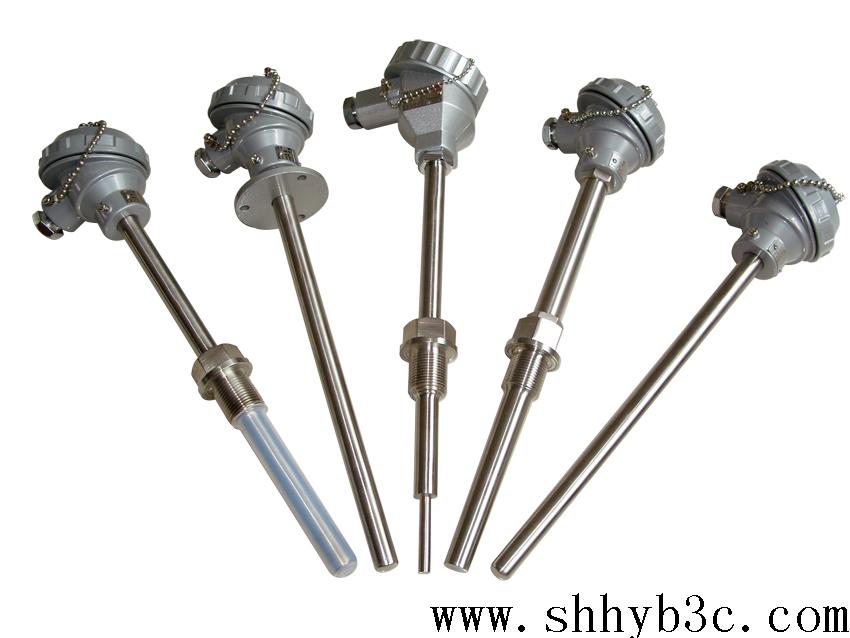

WRN-230固定螺纹式热电偶
品牌: 上海自仪三厂
价格: 面议
库存数量:
0
产品详情

WRN-230固定螺纹热电偶 上海自动化仪表三厂

产品简介

  WRN-230装配式热电偶(上海仪表厂)作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

根据国家规定,我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶,应符合JB/T3238-1999标准。
工作原理:热电偶的工作原理是:两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就指示出热电偶,产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各种安装固定装置组成。

温度测量范围和允许误差
热电偶类别代号分度号测量范围℃允许偏差△t ℃
铂铑30-铂铑6WRRB0~800±1.5℃或±0.25%│t│
铂铑10-铂WRPS0~1600±1.5℃或±0.25%│t│
镍铬-镍硅WRNK0~1300±2.5℃或±0.75%│t│
镍铬-铜镍WREE0~800±2.5℃或±0.75%│t│
注“t”为感温元件实测温度
热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度
应不小于其保护管外径的8~10倍(特殊产品例外)。
热电偶绝缘电阻(常温)
常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L>1m
式中:Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶,它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定:
上限温度tm℃试验温度t℃电阻值MΩ
100≤tm<300t=tm10
300≤tm<500t=tm2
500≤tm<850t=tm0.5
850≤tm<1000t=tm0.08
1000≤tm<1300t=tm0.02
tm>1300t=13000.02
产品选型资料:
WR规格内容


R
铂铑30-铂铑6
P
铂铑10-铂
N
镍铬-镍硅
E
镍铬-铜镍 (镍铬-康铜)
-1
无固定式装置式
2
固定螺纹式
3
活动式法兰
4
固定法兰式
5
活动法兰角尺形式
6
固定螺纹锥形保护管式
安装固定形式2
防溅式
3
防水式
4
隔爆式
接线盒形式0ø16mm保护管
1ø25mm保护管(双层套管)
2ø16mm高铝质管(单层套管)
3ø20mm高铝质管
设计序号
WR-
